Según las diferencias en el material y la estructura del aislamiento, los cables magnéticos para devanados de motores se pueden dividir en tres categorías principales: cables esmaltados, cables envueltos y cables con aislamiento inorgánico. Cada tipo de producto tiene sus características estructurales y escenarios de aplicación únicos, que en conjunto cubren los diversos requisitos de motores que van desde micromotores hasta motores especiales a gran escala.

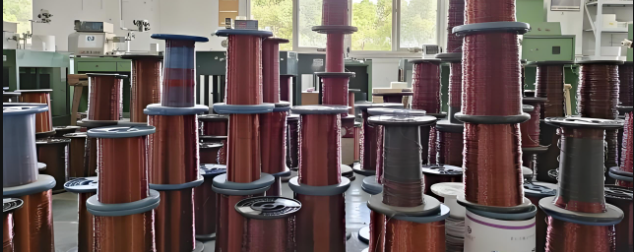

Los cables esmaltados son la opción principal para motores pequeños y medianos. Con una estructura central de conductor metálico + película de esmalte orgánico, sus conductores están hechos principalmente de cobre o aluminio. La película de esmalte orgánico se adhiere firmemente a la superficie del conductor mediante procesos como recubrimiento y horneado para formar una capa protectora aislante. Su ventaja más destacada es la fina capa de aislamiento, que puede maximizar la utilización del espacio interno en los devanados del motor, alcanzando el factor de espacio del devanado entre el 50% y el 60%. Mientras tanto, son fáciles de procesar y adecuados para la producción en masa mediante equipos de bobinado automático, lo que los convierte en el cable magnético preferido para la mayoría de los motores pequeños y medianos.
Los cables envueltos son la opción principal para motores de alto voltaje y aquellos utilizados en escenarios resistentes al calor. La diferencia clave entre los alambres envueltos y los alambres esmaltados radica en que la capa aislante se forma envolviendo fibras o películas en lugar de recubrir esmalte. Aunque su capa de aislamiento es relativamente más gruesa, ofrecen mayor resistencia de aislamiento, resistencia superior a alto voltaje y, en general, clases de resistencia al calor más altas que los cables esmaltados, lo que puede cumplir con los estrictos requisitos operativos de equipos como motores de alto voltaje y grandes generadores. Los tipos comunes de alambres envueltos incluyen alambres envueltos en fibra de vidrio y alambres envueltos en cinta de mica. Los cables envueltos en fibra de vidrio utilizan fibras de vidrio como material de envoltura y están impregnados con barniz aislante, lo que les confiere una excelente resistencia al calor y dureza mecánica, y son adecuados para motores de media y alta tensión por debajo de 10 kV. Los cables envueltos en cinta de mica toman mica como material aislante central; La mica cuenta con una excelente resistencia a alto voltaje y alta temperatura. Combinados con diferentes adhesivos, se pueden adaptar para turbinas de vapor de alto voltaje, grandes motores síncronos de más de 10 kV, etc. Algunos cables envueltos en cinta de mica de alta gama pueden incluso cumplir con los requisitos de resistencia al calor de clase H y superiores.
Los cables con aislamiento inorgánico son la solución exclusiva para devanados de motores aplicados en ambientes extremos especiales. Adoptan materiales inorgánicos como cerámica, películas de óxido y nitruro de aluminio como capa aislante. En comparación con los cables con aislamiento orgánico, su mayor ventaja radica en su excelente resistencia a las altas temperaturas, a la radiación y a la corrosión química, lo que permite un funcionamiento estable en entornos extremos que los materiales aislantes orgánicos convencionales no pueden soportar. Por lo tanto, son la opción exclusiva para motores en campos especiales como el aeroespacial, la industria nuclear y la calefacción de alta temperatura. Los cables con aislamiento cerámico pueden soportar temperaturas de hasta más de 500 °C; incluso en entornos oxidantes de alta temperatura, su rendimiento de aislamiento no se deteriorará significativamente, lo que los hace adecuados para motores que soportan motores aeronáuticos y motores utilizados en hornos de calentamiento de alta temperatura. Los alambres de aluminio con película de óxido forman una densa película de óxido sobre la superficie del conductor de aluminio como capa aislante, combinando propiedades livianas con resistencia a altas temperaturas, y a menudo se usan en pequeños micromotores especiales. Los cables aislados con nitruro de aluminio, debido a su resistencia a altas temperaturas, también tienen una excelente conductividad térmica, que puede disipar rápidamente el calor generado durante el funcionamiento del motor, lo que los hace adecuados para motores especiales con alta densidad de potencia.
